Einwellenzerkleinerer

Einwellenzerkleinerer

Immer die passende Maschine
für einen modernen Recyclingbetrieb

Durchdachte Lösungen für die Zerkleinerung verschiedenster Wertstoffe

ZERMA hat im Laufe der Jahre neben den bereits bestehenden Schneidmühlen und Feinmühlen sein Maschinenprogramm um Einwellenshredder erweitert, um für möglichst alle Anwendungen aus der Kunststoffindustrie die passende Maschine anbieten zu können.
Durch die perfekte Abstimmung aller Maschinen und Anlagenteile lassen sich nahezu alle Kundenbedürfnisse erfüllen.
Einwellenshredder können für zahlreiche Zerkleinerungsaufgaben eingesetzt werden; für Kunststoff, Papier und unterschiedlichste Abfälle. Häufig werden sie für die grobe Vorzerkleinerung vor einer Schneidmühle verwendet.

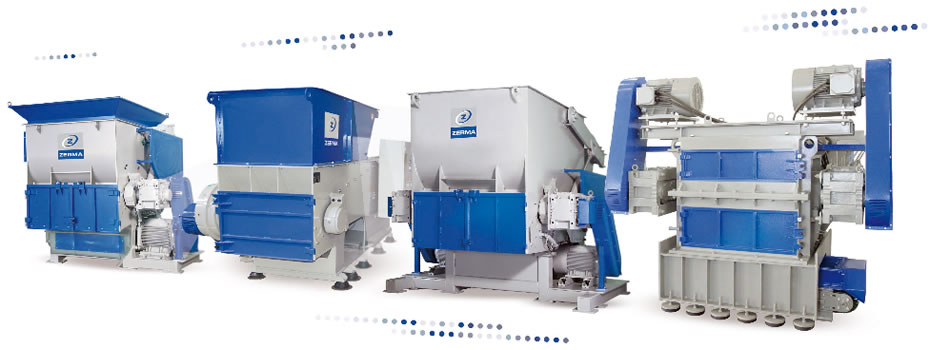

ZERMA bietet folgende Maschinenserien an:

ZBS
Erschwingliche Shredder für Klumpen & Extruderkuchen
ZSS ZPS ZIS
Die zuverlässigen Allrounder
ZHS
Ökonomische Alleskönner
ZXS
Hochleistungsshredder
ZRS
für lange und dickwandige Rohre und Profile

Für unsere Shredder gilt, wie für die übrigen Maschinen auch, eine einfache Handhabung, für Dauerbelastung geeignet, wartungsfreundlich sowie leistungsfähig.

  • Stabile Konstruktion
  • Geringe Rotordrehzahl mit hohem Drehmoment
  • Universell einsetzbar – zusammen mit anderen Maschinen und Anlagenteilen aus dem ZERMA-Programm

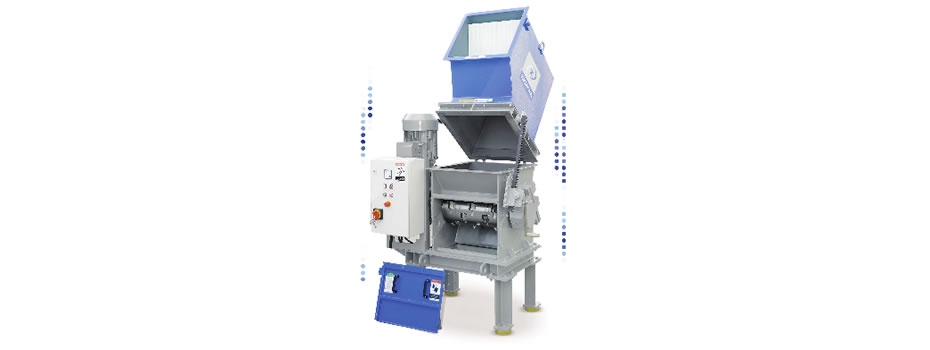

ZBS – Erschwingliche Shredder
für Klumpen & Extruderkuchen

ZBS

Maschinen der ZBS-Baureihe sind Einwellen-Shredder mit tangentialem Einzug, wodurch die Notwendigkeit eineshydraulischen Nachdrücksystems nicht mehr gegeben ist. Die kompakte und verfahrbare Konstruktion machen diese Maschinen besonders integrations- und benutzerfreundlich. Der Rotor verfügt über eine außenliegende Lagerung, sein Durchmesser liegt bei 310 mm und wird mit Längen von 600 bzw. 850 mm angeboten. Angetrieben wird er über einen drehmomentstarken Getriebemotor. Die Messer sind wie bei allen ZERMA-Shreddern in verschraubten Messerträgern fixiert.
Mit einer Rotordrehzahl von 60 U/min. lassen sich Klumpen materialschonend und geräuscharm zerkleinern. Die Maschine lässt sich manuell oder über ein Förderband beschicken. Das gemahlene Material kann entweder über ein Förderband ausgetragen oder direkt in ein Behältnis abgefüllt werden.
  • Kostengünstige Lösung zur Zerkleinerung von kleinen Klumpen
  • Einfache Integration in bereits bestehende Mahlanlagen
  • Kompakte Bauweise mit geringem Platzbedarf
  • Aggressiver, tangentialer Einzug ohne hydraulische Nachdrückvorrichtung
  • Benutzerfreundliches Handling
  • Geringer Strombedarf

Download Datenblatt ZBS

ZBS Bildergalerie

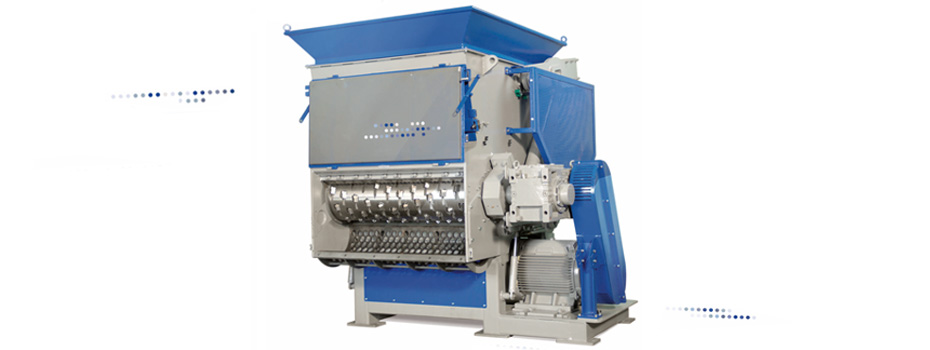

ZSS / ZPS und ZIS –
die zuverlässigen Allrounder

ZSS Einwellenzerkleinerer

Die Shredder aus der ZSS / ZPS und ZIS-Baureihe sind mit einer 2-Stufen-Hydraulik ausgestattet, die das Blockieren des Rotors verhindert. Messer und Messerhalter sind komplett schraubbar in den Rotor fixiert. Großzügig dimensionierte, außen liegende Rotorlager und ein hydraulisch schwenkbarer Siebkorb zählen zum Standardumfang eines jeden Shredders. Die Maschinen können mit zahlreichen Optionen erweitert oder aufgewertet werden, wie z.B. durch eine Rotorkühlung oder Hardox-Verschleißpanzerung. Die Maschinen der Baureihe ZPS verfügen im Vergleich zu den ZSS-Shreddern über eine höhere Anpressvorrichtung, die das Annahmeverhalten zwischen Schieber und Rotor vor allem bei großvolumigen Teilen oder Rohren optimiert.

  • Überdimensionierte, drehmomentstarke Getriebe
  • Robuste Stahl-Schweiß-Konstruktion
  • Berührungslose hydraulische Einpressvorrichtung
  • Verschraubte Messer und Messerhalter
  • ZIS mit 35 % größerem Mahlkammervolumen

Download Datenblatt ZSS

Download Datenblatt ZIS

ZSS Bildergalerie

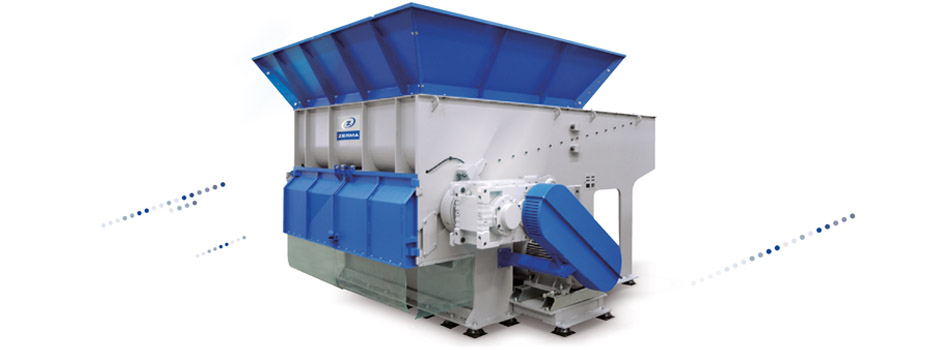

ZHS – ökonomische Alleskönner

ZHS Einwellenzerkleinerer

Die ZHS-Baureihe verfügt über einen lastabhängig gesteuerten Hydraulikschieber, der in leicht geneigter Position das Material in horizontaler Bewegung dem Rotor zuführt. Das Material wird zwischen den Rotor- und Statormessern so lange geschnitten, bis es durch das unter dem Rotor verschraubte Sieb fällt. Das austauschbare Sieb definiert die Endkorngröße. Das zerkleinerte Material kann über ein Förderband, eine Austragsschnecke oder pneumatisch über eine Absauganlage ausgetragen werden. Die Einwellenzerkleinerer der ZHS-Baureihe sind für leichte bis mittelschwere Beanspruchungen aus der Kunststoffindustrie konzipiert.

  • Rollengelagerter Hydraulikschieber mit Horizontalbewegung
  • Verschraubte Messer und Messerhalter
  • Optional mit Segmentboden für besonders dünne Teile und Materialien
  • Aggressivität des Rotors kann durch verschraubbare Füllstücke reduziert bzw. erhöht werden
  • Kombinierbar in einer 2-stufigen Anlage mit einer Schneidmühle als Vorzerkleinerer

Download Datenblatt ZHS

Download Datenblatt ZHS+

ZHS Bildergalerie

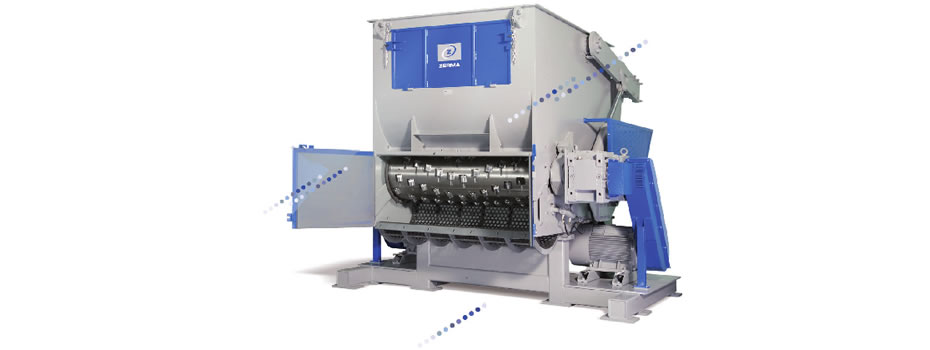

ZXS – Hochleistungsshredder

ZXS

Die Shredder der ZXS-Baureihe besitzen einen Rotordurchmesser von 750 mm und verfügen über großzügig ausgelegte Getriebe. Wie bei allen ZERMA-Shreddern sind die Messer und Messerhalter verschraubt, was Wartungsarbeiten in besonderem Maße vereinfacht. Die 11 kW starke 2-Stufenhydraulik verhindert hohe Stromspitzen und mögliche Rotorblockaden.
Maschinen aus der ZXS-T-Baureihe sind mit stärkeren Antrieben und komplettem Verschleißschutz ausgestattet. Sie finden hauptsächlich in der Zerkleinerung von Reifen Verwendung.

  • Sehr großer Rotordurchmesser von 750 mm
  • 2 langsamlaufende, drehmomentstarke Getriebe
  • Leistungsstarke 2-Stufen-Hydraulik
  • Stabile Stahl-Schweiß-Konstruktion
  • Für besonders hohe Durchsätze und anspruchsvolle Aufgabenstellungen

Download Datenblatt ZXS

ZXS Bildergalerie

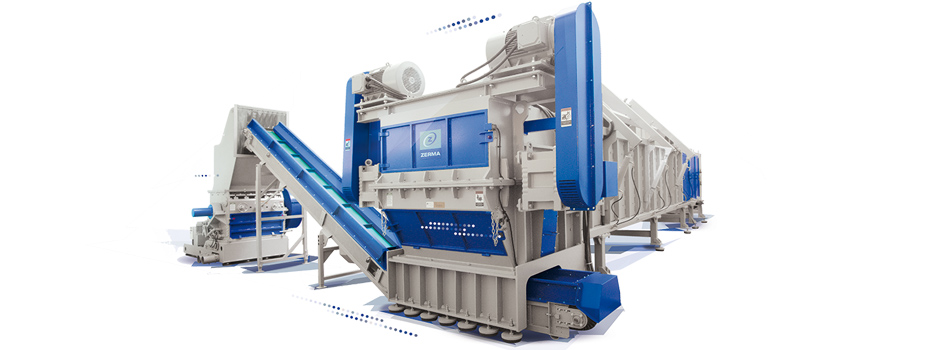

ZRS – für lange und dickwandige
Rohre und Profile

ZRS Rohr Shredder

Mit den Shreddern aus der ZRS-Baureihe können Rohre mit einem Durchmesser von bis zu 1200 mm ohne Vorsägen zerkleinert werden. Seit ihrer Einführung hat sich dieses Shredder-Konzept mittlerweile weltweit bei führenden Rohrherstellern durchgesetzt und so neue Maßstäbe gesetzt. Mehr als 200 gelieferte Anlagen beweisen seine unumstrittene Technologie, die auf ständig weiterentwickelte Innovationen unter Berücksichtigung unserer Kundenanforderungen basiert.

  • Groß dimensionierte Rotordurchmesser von bis zu 1500 mm
  • Sicheres Zerkleinern von Rohren bis zu 6 m Länge
  • Zerkleinerung von Rohren mit unterschiedlichen
  • Durchmessern und Wandstärken
  • Universell einsetzbar in Verbindung mit nachgeschalteter Schneidmühle und Feinmühle

Download Datenblatt ZRS

ZRS Bildergalerie
